Управление памятью в XNU - Введение в VM (Часть 1)

Введение в управление памятью Link to heading

Операционная система (ОС) – это комплекс программ в основе которых лежит управление памятью. От эффективности этого управления напрямую зависит производительность и стабильность работы как системы, так и каждого запущенного приложения. Любая операция, выполняемая в операционной системе сводится к управлению памятью. Графический интерфейс, файлы, сокеты и другие сложные объекты – это всего лишь абстракции, построенные на основе механизмов управления памятью. Поэтому управление памятью является одной из ключевых задач операционной системы.

В этой серии статей мы рассмотрим, как ядро операционной системы, в частности ядро XNU, осуществляет управление памятью.

Уровни управления памятью Link to heading

Управление памятью осуществляется на двух уровнях. На уровне ядра память выделяется путем запроса физических страниц с использованием блока управления памятью (MMU - Memory Management Unit). Однако, использование физических страниц напрямую не всегда эффективно. Поэтому в пользовательском режиме применяются дополнительные абстракции, такие как куча (Heap) и другие промежуточные API. Пользовательский режим предоставляет приложениям возможность динамического выделения памяти, используя функции *alloc() и free() в C, или аналогичные механизмы в других языках программирования. Эти функции, в свою очередь, взаимодействуют с системой управления памятью, предоставляемой ядром, для выделения и освобождения блоков памяти. Различные алгоритмы управления кучей оптимизируют процесс выделения и освобождения памяти, стремясь минимизировать фрагментацию и повысить производительность.

Что такое стек, куча и MMU? Link to heading

• Стек (Stack) - область памяти, в которой хранятся временные данные: локальные переменные, параметры функций и адрес возврата. Стек работает по принципу LIFO (последний зашёл - первый вышел) и выделяется автоматически. Он очень быстрый, но ограничен по размеру.
• Куча (Heap) - область памяти, из которой программа динамически запрашивает блоки произвольного размера во время выполнения. Выделение и освобождение памяти в куче осуществляется вручную или через сборщик мусора (в зависимости от языка).
• MMU (Memory Management Unit) - аппаратный блок в процессоре, отвечающий за трансляцию виртуальных адресов в физические, а также за защиту памяти. MMU играет ключевую роль в изоляции процессов и реализации виртуальной памяти.

Организация памяти: страницы и MMU Link to heading

Современные процессоры работают с памятью, разбивая её на страницы – атомарные чанки в оперативной памяти. Стандартный размер страницы обычно составляет 4 КБ (в архитектурах Intel и ARMv7), но может варьироваться: в ARMv8 используются страницы размером до 16 КБ, а Intel даже поддерживает “huge pages” размером до 2 МБ. Размер страницы критически важен для эффективного управления памятью. Он определяет минимальный объем памяти, к которому процессор может обратиться. Даже для доступа к отдельному байту данных необходимо загрузить всю страницу, в которой находится этот байт.

При обращении к памяти процессор использует MMU, который отвечает за преобразование виртуальных адресов памяти в физические. Этот процесс трансляции виртуальной памяти в физическую в значительной степени прозрачен - каждый процесс работает с виртуальными адресами и не имеют прямого доступа к физической оперативной памяти. Только ядро обладает возможностью изменять таблицы страниц, которые используются совместно с MMU и определяют соответствие между физическими страницами и виртуальными адресами. Таблицы страниц – это ключевой элемент виртуальной памяти, позволяющий изолировать процессы друг от друга и обеспечивать защиту памяти. Ядро управляет этими таблицами, переключаясь между различными таблицами страниц для каждого процесса, что позволяет каждому процессу иметь собственное виртуальное адресное пространство.

Техники эффективного использования памяти Link to heading

Процессы могут потреблять больше памяти, чем физически установлено в системе. Поэтому применяются различные подходы, для максимально эффективного использования доступной памяти.

Копирование при записи (Copy-on-Write, CoW) Link to heading

это распространенная техника, позволяющая эффективно использовать память. Она заключается в том, что несколько процессов используют одну физическую копию данных. Вместо создания отдельных копий данных, процессы совместно используют одну физическую копию. Это позволяет избежать излишнего потребления памяти, поскольку процессы работают с памятью так, будто она отображена исключительно для них, даже при совместном использовании данных. Метод также известен как implicit sharing. Пока содержимое памяти только читается, никаких дополнительных действий не требуется – все операции чтения получают одни и те же данные. Однако, как только один из процессов попытается изменить (записать) такую страницу, срабатывает механизм копирования при записи. MMU генерирует прерывание page fault, которое перехватывается ядром. Обнаружив, что ошибка исправима, ядро создает отдельную физическую копию страницы для модифицирующего процесса. CoW широко используется в современных операционных системах для повышения производительности и эффективности управления памятью. Однако существуют и альтернативные подходы. Например, операционная система Linux использует технику Kernel Samepage Merging (KSM). KSM обнаруживает идентичные страницы в памяти и автоматически удаляет дубликаты, оставляя только одну физическую копию страницы. KSM дополняет CoW, позволяя находить и объединять одинаковые страницы между процессами, что делает использование памяти ещё более эффективным, особенно в условиях виртуализации. На момент написания статьи, точных данных о том поддерживает ли XNU функциональность KSM нет.

Подкачка (Paging) Link to heading

Это техника управления памятью, при которой неиспользуемые физические страницы в памяти перемещаются во вторичное хранилище, например, на жесткий диск. Для файлов, отображенных в память (memory-mapped files), это означает запись изменений обратно в исходный файл. А для анонимной памяти, выделенной через malloc, подкачка подразумевает запись данных в область подкачки (Swap), что обычно называют своппингом памяти.

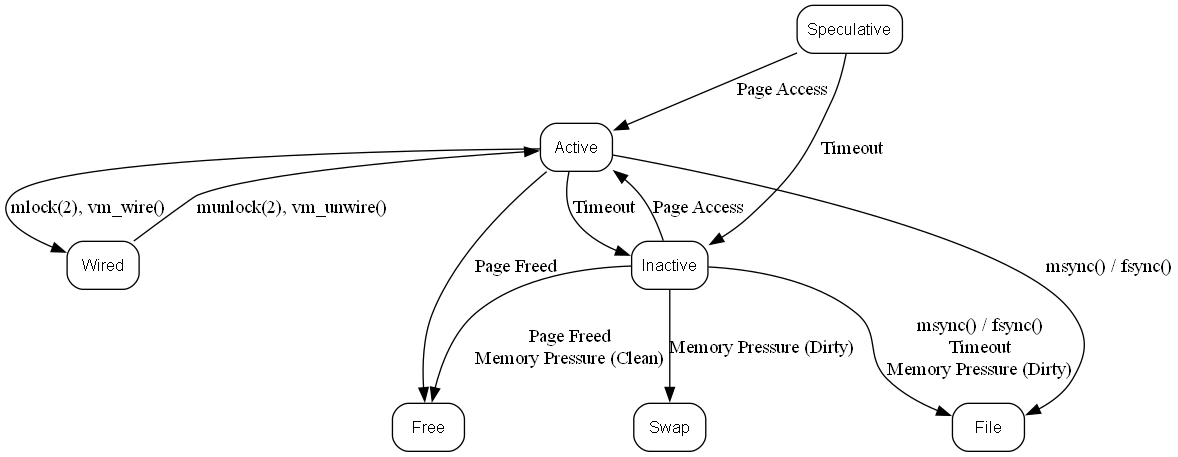

Типы состояний страниц:

Приблизительно, с физической точки зрения, страница может находиться в одном из нескольких состояний жизненного цикла, как показано на рисунке ниже:

Ядро поддерживает page throttling. Это искусственная задержка, которая накладывается на процессы, требующие подкачки страниц или создания новых страниц. Это предназначено для предотвращения ситуаций, когда некоторые процессы могут потреблять слишком много памяти, что в итоге снижает общую производительность системы.

Анализ памяти с помощью vm_stat Link to heading

Утилита vm_stat в OS X предоставляет подробную статистику по виртуальной памяти в системе. Эта информация полезна для диагностики проблем с производительностью, понимания использования памяти и оптимизации системы. Вывод vm_stat разделен на несколько категорий, каждая из которых отражает определенный аспект управления памятью. Важно понимать, что значения этих показателей динамически меняются в зависимости от нагрузки на систему.

Ключевые показатели Link to heading

Диагностика проблем с памятью Link to heading

1. Высокие значения Pageins/Pageouts - активный своппинг Link to heading

Критические уровни:

• Больше 1000 операций в секунду - тревожный сигнал
• Соотношение 1:3 (Pageins:Pageouts) указывает на хроническую нехватку памяти

Последствия:

• Лавинообразное снижение производительности (до 100x)
• Ускоренный износ SSD (особенно критично для iOS-устройств)
• Увеличение энергопотребления

2. Высокие Swapins/Swapouts - нехватка RAM Link to heading

Особенности:

• На iOS появляется только на устройствах с A12 Bionic и новее
• На macOS - классический механизм подкачки

Пороговые значения:

Рекомендации для разработчиков Link to heading

1. Управление памятью в Swift Link to heading

• Аккуратно используйте struct вместо class где возможно (размещение на стеке быстрее, чем в куче, но стек имеет свойство заканчиваться).
• Избегайте retain cycles:
  • weak – для опциональных ссылок,
  • unowned – когда объект гарантированно существует.
• autoreleasepool для циклов с большим числом временных объектов (особенно при работе с Objective-C API).

2. Оптимизация коллекций Link to heading

• Выбирайте правильные типы:
  • Array – быстрый индексированный доступ,
  • Set – быстрая проверка наличия элемента,
  • Dictionary – быстрый доступ по ключу.
• Используйте ContiguousArray для повышения производительности при работе с примитивами (Int, Double и т. д.).
• Ленивые вычисления: lazy.map, lazy.filter для отложенной обработки больших коллекций.

3. Оптимизация строк (String) Link to heading

• Swift String – копирование при записи (Copy-on-Write), но большие строки могут нагружать память.
• Используйте Substring для временных представлений (не создает новую копию).

4. Оптимизация изображений и данных Link to heading

• Загружайте изображения в оптимальном размере (не храните UIImage в полном разрешении, если оно отображается в маленьком UIImageView).
• Используйте NSCache для кэширования тяжелых объектов (изображений, данных).
• Освобождайте ресурсы вручную (например, UIImage после использования).

5. Инструменты для анализа памяти Link to heading

• Instruments → Allocations – отслеживание утечек и потребления памяти.
• Instruments → Leaks – поиск retain cycles.
• Debug Memory Graph (Xcode) – визуализация объектов в памяти.

6. Многопоточность и память Link to heading

• Используйте DispatchQueue и акторы (Actor) для thread-safe доступа.
• Избегайте гонки данных – синхронизация через @MainActor, @globalActor.

7. Оптимизация ARC (Automatic Reference Counting) Link to heading

• Используйте non-escaping замыкания, по умолчанию.
• Для @escaping замыканий используйте [weak self] или [unowned self], чтобы избежать retain cycles.
• Избегайте ненужных захватов (capture lists) в non-escaping замыканиях - они и так не создают проблем с памятью.
• Локальные объекты: Не беспокойтесь о них - они освобождаются автоматически.

Вывод Link to heading

Оптимизация памяти в Swift сводится к:

1. Правильному выбору типов (struct vs class),
2. Избеганию retain cycles,
3. Использованию ленивых вычислений (lazy),
4. Работе с инструментами профилирования (Instruments, Debug Memory Graph).

Особенности iOS Link to heading

На iOS ситуация осложняется:

• Swap доступен только на A12+
• Жесткие ограничения на фоновую активность
• Нет ручного управления параметрами

3. Много Translation faults - проблемы с драйверами/железом Link to heading

Что такое Translation Faults? Link to heading

Translation Faults (ошибки трансляции адресов) возникают, когда процессор не может преобразовать виртуальный адрес в физический. Translation fault - это нормальное событие при первом доступе к странице или при pagein. Это может происходить по нескольким причинам:

1. Valid Faults (нормальные ситуации):

   • Первое обращение к странице
   • Доступ к странице, выгруженной на диск (pagein)
   • Copy-on-Write операции

2. Invalid Faults (проблемные):

   • Обращение к невыделенной памяти
   • Нарушения прав доступа
   • Аппаратные сбои MMU

Нормальные и критические значения Link to heading

Базовые уровни для разных систем:

Подробная диагностика в OS X Link to heading

Для подробной диагностики Translation faults в macOS можно использовать следующие утилиты

# Показать все сторонние драйверы с детализацией
kextstat -l | grep -v com.apple

# Проверить подпись драйверов
kmutil showloaded --list-only --bundle-identifier | grep -v com.apple

# Поиск проблемных драйверов123
sudo kmutil log show --filter "error" | grep "translation fault"

Интерпретация результатов:

1. Драйверы без подписи Apple могут быть причиной проблем
2. Особое внимание к драйверам графических карт и сетевых интерфейсов

Дополнительные рекомендации:

1. Используйте kextunload для временного отключения подозрительных драйверов и проверки стабильности системы.
2. В Safe Mode macOS загружает только базовые драйверы Apple - это помогает локализовать проблему.
3. Для глубокого анализа логов используйте:

log show --predicate 'senderImagePath contains "kext"' --last 24h

4. Высокие Pages throttled - экстремальная нехватка памяти Link to heading

Описание:
Показатель Pages throttled отражает, что часть(и) оперативной памяти временно заблокирована(ы) или замедлена(ы) из-за нехватки ресурсов. Высокие значения (>5%) сигнализируют о серьезной нагрузке, а при превышении 20% система может работать крайне нестабильно: приложения будут закрываться, интерфейс - зависать, а фоновые задачи - терминироваться.

Причины:

• Утечки памяти в приложениях (особенно браузеры, IDE, графические редакторы).
• Одновременная работа множества ресурсоемких программ.
• Недостаточный объем ОЗУ для текущих задач.
• Агрессивное кэширование данных.

Уровни серьезности:

Экстренные меры:

1. Для macOS:

   # Принудительная очистка неактивной памяти
   sudo purge
   # Проверка процессов-потребителей (сортировка по памяти)
   top -o mem


   Примечание: На M* также помогает перезапуск WindowServer (killall WindowServer).

2. Для iOS:

• Очистка кэша Safari и других приложений

  // Очистка кэша WebKit (если используется WKWebView)
  WKWebsiteDataStore.default().removeData(ofTypes: [WKWebsiteDataTypeDiskCache, WKWebsiteDataTypeMemoryCache], modifiedSince: Date(timeIntervalSince1970: 0)) { print("Кэш очищен") }

  // Очистка UserDefaults (если там накопились данные)
  UserDefaults.standard.removePersistentDomain(forName: Bundle.main.bundleIdentifier!)


• Очистка временных файлов

  // Удаление содержимого папки tmp
  if let tmpDir = FileManager.default.urls(for: .cachesDirectory, in: .userDomainMask).first {
      try? FileManager.default.removeItem(at: tmpDir)
  }


• Остановка анимаций и тяжелых операций

  // Приостановка CoreAnimation-процессов
  CATransaction.begin()
  CATransaction.setDisableActions(true)
  // ... изменения UI ...
  CATransaction.commit()

  // Отмена URLSession-запросов
  URLSession.shared.getAllTasks { tasks in
      tasks.forEach { $0.cancel() }
  }


• Логирование памяти в реальном времени, данный способ будет рассмотрен ниже

  Совет: На устройстве - закрыть все приложения, перезапустить Safari, отключить фоновое обновление.

Долгосрочное решение:

• Увеличить объем ОЗУ (если возможно).
• Настроить swap (для macOS).

Пример из практики:
У пользователя с 8 ГБ ОЗУ при 25% throttled наблюдались лаги даже в Finder - после purge и закрытия Chrome нагрузка упала до 3%.

Важно: Постоянно высокий % throttled - признак необходимости апгрейда железа!

Идеальные показатели (пример для iPhone 14 Pro):

Pages free: 15-20% от total RAM
Pages active: 40-50%
Pages inactive: 20-30%
Pages throttled: 0%
Pageins/Pageouts: <100/сек
Swapins/Swapouts: 0 (или минимально)

vm_stat в iOS? Link to heading

В iOS разработчик может использовать встроенные средства вроде Instruments или в Xcode, но часто надо бывает смотреть статистику потребления виртуальной памяти в рантайме у тестировщиков или бета пользователей, поэтому тут пригодится собственный класс VMStatistics. Этот модуль предоставляет доступ к информации о виртуальной памяти системы. Он собирает различные метрики, такие как размер страницы памяти, общий объем свободной памяти, доступная память, а также детализированную информацию о различных типах памяти (active, inactive, spеculative и т.д.). Модуль использует системные вызовы для получения статистики и преобразует полученные данные в удобные для использования значения (например, в мегабайты).

Необходимо учитывать, что начиная с A12 Bionic, iPhone и iPad используют быстрые NVMe-накопители с низкой задержкой и высокой скоростью чтения/записи. Более старые чипы (A11 и ниже) тоже используют NVMe, но A12 оптимизирован для эффективной работы с подкачкой благодаря улучшенному контроллеру памяти и энергопотреблению. Apple учитывает, что SSD в iPhone/iPad имеют ограниченный ресурс перезаписи, поэтому Swap активирован только на устройствах, где это не приведёт к преждевременному износу. A12 Bionic имеет более эффективный контроллер памяти, который минимизирует износ NAND-памяти при частых операциях подкачки.

  1import Darwin
  2import Foundation
  3
  4/// Класс `VMDiagnostics` предоставляет доступ к статистике виртуальной памяти операционной системы.
  5/// Поддерживает платформы macOS и iOS (частично), включая симулятор.
  6///
  7/// Использует системные вызовы `host_statistics64`, `sysctlbyname` и другие, чтобы получать
  8/// данные о состоянии оперативной памяти и страниц памяти.
  9public final class VMDiagnostics {
 10
 11    // MARK: - Public Properties
 12
 13    /// Размер страницы памяти в байтах.
 14    ///
 15    /// Значение извлекается с помощью системного вызова `host_page_size`.
 16    public let pageSize: UInt64 = {
 17        var result: vm_size_t = 0
 18        precondition(host_page_size(mach_host_self(), &result) == KERN_SUCCESS, "host_page_size failed")
 19
 20        return UInt64(result)
 21    }()
 22
 23    /// Общий объем установленной оперативной памяти в системе, в мегабайтах.
 24    ///
 25    /// Значение извлекается с помощью вызова `sysctlbyname("hw.memsize")`.
 26    public let total: Double = {
 27        var memSize: UInt64 = 0
 28        var length = MemoryLayout.size(ofValue: memSize)
 29        precondition(sysctlbyname("hw.memsize", &memSize, &length, nil, 0) == 0, "sysctlbyname failed")
 30
 31        return memSize.megabytes
 32    }()
 33
 34    /// Оценка доступной памяти в мегабайтах.
 35    ///
 36    /// На macOS и в симуляторе рассчитывается как сумма `free` и `inactive`.
 37    /// На iOS используется `os_proc_available_memory()`.
 38    public var available: Double {
 39        #if os(macOS) || targetEnvironment(simulator)
 40        return free + inactive
 41        #else
 42        return UInt64(os_proc_available_memory()).megabytes
 43        #endif
 44    }
 45
 46    /// Объем используемой оперативной памяти в мегабайтах.
 47    ///
 48    /// Рассчитывается как разница между `total` и `available`.
 49    public var used: Double        { total - available }
 50
 51    /// Количество свободной памяти в мегабайтах.
 52    public var free: Double        { memory(\.free_count) }
 53
 54    /// Количество активной памяти в мегабайтах.
 55    ///
 56    /// Активная память содержит используемые в данный момент данные.
 57    public var active: Double      { memory(\.active_count) }
 58
 59    /// Количество неактивной памяти в мегабайтах.
 60    ///
 61    /// Неактивная память ранее использовалась и может быть быстро переиспользована.
 62    public var inactive: Double    { memory(\.inactive_count) }
 63
 64    /// Количество спекулятивной памяти в мегабайтах.
 65    ///
 66    /// Это память, предварительно выделенная системой и ещё не используемая.
 67    public var speculative: Double { memory(\.speculative_count) }
 68
 69    /// Количество проводимой (wired) памяти в мегабайтах.
 70    ///
 71    /// Эта память не может быть выгружена на диск и всегда должна находиться в ОЗУ.
 72    public var wired: Double       { memory(\.wire_count) }
 73
 74    /// Объем сжатой памяти в мегабайтах.
 75    ///
 76    /// Система может сжимать страницы в оперативной памяти для экономии места.
 77    public var compressed: Double  { memory(\.compressor_page_count) }
 78
 79    /// Количество потоков, заблокированных из-за нехватки памяти.
 80    public var throttled: UInt64   { counter(\.throttled_count) }
 81
 82    /// Количество операций выгрузки страниц из хранилища в память.
 83    public var pageins: UInt64     { counter(\.pageins) }
 84
 85    /// Количество операций выгрузки страниц из памяти в хранилище.
 86    public var pageouts: UInt64    { counter(\.pageouts) }
 87
 88    /// Количество операций чтения из swap-файла.
 89    public var swapins: UInt64     { counter(\.swapins) }
 90
 91    /// Количество операций записи в swap-файл.
 92    public var swapouts: UInt64    { counter(\.swapouts) }
 93
 94    /// Количество всех обращений к страницам памяти, которых не оказалось в ОЗУ.
 95    public var faults: UInt64      { counter(\.faults) }
 96
 97    /// Количество copy-on-write (COW) ошибок страниц.
 98    public var cowFaults: UInt64   { counter(\.cow_faults) }
 99
100    // MARK: - Private
101
102    /// Текущее состояние структуры `vm_statistics64`, получаемое от ядра через `host_statistics64`.
103    ///
104    /// Если получение данных не удалось — возвращается `nil`.
105    private var vmStats: vm_statistics64? {
106        var size = mach_msg_type_number_t(MemoryLayout<vm_statistics64_data_t>.size / MemoryLayout<integer_t>.size)
107        var stats = vm_statistics64()
108
109        let result = withUnsafeMutablePointer(to: &stats) {
110            $0.withMemoryRebound(to: integer_t.self, capacity: Int(size)) {
111                host_statistics64(mach_host_self(), HOST_VM_INFO64, $0, &size)
112            }
113        }
114
115        return result == KERN_SUCCESS ? stats : nil
116    }
117
118    /// Вспомогательная функция для получения значения счетчика памяти из `vm_statistics64`
119    /// и преобразования его в мегабайты.
120    ///
121    /// - Parameter keyPath: Ключ к нужному полю в `vm_statistics64`.
122    /// - Returns: Значение в мегабайтах (`Double`), или `0`, если получить статистику не удалось.
123    private func memory<T: BinaryInteger>(_ keyPath: KeyPath<vm_statistics64, T>) -> Double {
124        guard let stats = vmStats else { return 0 }
125
126        return (UInt64(stats[keyPath: keyPath]) * pageSize).megabytes
127    }
128
129    /// Вспомогательная функция для получения значения счётчика из `vm_statistics64`.
130    ///
131    /// - Parameter keyPath: Ключ к нужному полю в `vm_statistics64`.
132    /// - Returns: Целочисленное значение (`UInt64`), или `0`, если получить статистику не удалось.
133    private func counter<T: BinaryInteger>(_ keyPath: KeyPath<vm_statistics64, T>) -> UInt64 {
134        return vmStats.map { UInt64($0[keyPath: keyPath]) } ?? 0
135    }
136}
137
138// MARK: - UInt64 Extension for Memory Conversion
139
140private extension UInt64 {
141
142    /// Представление значения в мегабайтах.
143    ///
144    /// Преобразует байты в мегабайты (1 MB = 1,048,576 байт).
145    var megabytes: Double {
146        Double(self) / 1_048_576
147    }
148
149}

Это класс на Swift, предоставляющий доступ к ключевым метрикам виртуальной памяти:

• общий объем оперативной памяти (total)
• свободная и используемая память (free, used, available)
• активные и неактивные страницы (active, inactive)
• сжатая память, swap, page faults и др.

Все значения возвращаются в мегабайтах, а низкоуровневые вызовы скрыты под капотом.

Пример использования Link to heading

let stats = VMStatistics()

print("Всего: \(stats.total) MB")
print("Доступно: \(stats.available) MB")
print("Используется: \(stats.used) MB")
print("Сжато: \(stats.compressed) MB")
print("Pageins: \(stats.pageins)")

Как работает vmStats Link to heading

Ключевую роль в классе VMStatistics играет приватное вычисляемое свойство:

private var vmStats: vm_statistics64? {
    var size = mach_msg_type_number_t(MemoryLayout<vm_statistics64_data_t>.size / MemoryLayout<integer_t>.size)
    var stats = vm_statistics64()

    let result = withUnsafeMutablePointer(to: &stats) {
        $0.withMemoryRebound(to: integer_t.self, capacity: Int(size)) {
            host_statistics64(mach_host_self(), HOST_VM_INFO64, $0, &size)
        }
    }
    return result == KERN_SUCCESS ? stats : nil
}

Что здесь происходит? Link to heading

1. Подготовка структуры Link to heading

Мы создаем переменную stats типа vm_statistics64, в которую ядро запишет данные. Размер структуры пересчитывается в количестве integer_t, как того требует host_statistics64.

2. Системный вызов host_statistics64 Link to heading

Функция host_statistics64 - это API ядра XNU, через который можно получить актуальное состояние виртуальной памяти. Она требует:

• дескриптор хоста (mach_host_self())
• тип данных (HOST_VM_INFO64)
• указатель на буфер (stats), предварительно приведённый к integer_t*
• размер буфера

Если вызов успешен, возвращается KERN_SUCCESS, и структура stats заполняется актуальными данными.

3. Безопасное обёртывание в Swift Link to heading

Все эти вызовы обёрнуты в безопасную Swift-функцию. Если данные получить не удалось - возвращается nil, и остальные методы класса корректно это обрабатывают.

Заключение Link to heading

Класс VMStatistics - инструмент для мониторинга памяти в реальном времени, который можно интегрировать в приложения для iOS и macOS. С его помощью можно:

• Отслеживать утечки памяти и предотвращать падения приложений.
• Оптимизировать потребление ОЗУ, особенно в ресурсоемких задачах (обработка видео, ML, игры).
• Автоматически реагировать на критические состояния (например, очищать кэши при нехватке памяти).

Мы разобрали основы организации виртуальной памяти в системах на базе Darwin и научились извлекать ключевые параметры, необходимые для анализа работы приложений. В следующей части мы сосредоточимся на более узком, но критически важном компоненте - стеке вызовов, рассмотрим его структуру, особенности работы и научимся отслеживать его поведение в реальном времени.
